Распространённая ситуация на производстве: линия отпечатала 40 000 кодов Data Matrix на упаковку. Всё по плану. Партия отгружена на склад, оттуда - дистрибьютору. А дистрибьютор отказывается принимать: 12% кодов не считываются. Где произошёл сбой? Принтер сместил печатающую головку на полмиллиметра. Или чернила на термотрансферной ленте подсохли. Или подложка оказалась слишком глянцевой. Причин - десятки. Результат один: почти 5 000 единиц товара нужно перемаркировать. А это время, люди, деньги.

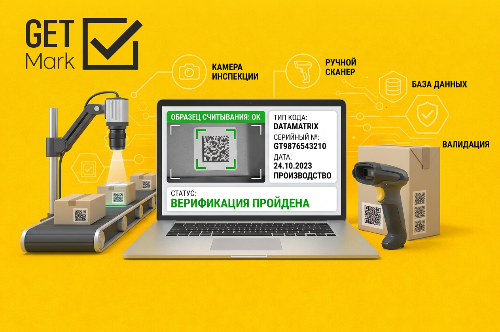

Всего этого можно было избежать одним действием - верификацией кодов сразу после нанесения. Камера или сканер на линии проверяет каждый код в момент печати и мгновенно сигнализирует о браке. Не после отгрузки. Не при приёмке у покупателя. А прямо сейчас - пока ещё можно исправить.
Два термина, которые регулярно смешивают. А между ними - пропасть.
| Параметр | Валидация (считывание) | Верификация (оценка качества) |
|---|---|---|
| Что проверяет | Читается код или нет | Насколько хорошо код напечатан |
| Результат | Да / Нет | Грейд от A до F |
| Стандарт | Нет единого стандарта | ISO/IEC 15415, ISO/IEC 15416 |
| Оборудование | Любой 2D-сканер | Верификатор (специализированное устройство) |
| Что говорит о будущем | Ничего - код может перестать читаться завтра | Прогнозирует устойчивость чтения |
Проще говоря: валидация отвечает на вопрос «считывается ли код прямо сейчас?». Верификация - «будет ли он считываться через неделю, после транспортировки, на кассе другого магазина, сканером другого производителя?». Почувствуйте разницу.
Почему это критично: код Data Matrix на производственной линии считывается вашим промышленным сканером - отлично. Но этот же код может не считаться дешёвым ручным сканером на складе дистрибьютора или камерой на сортировочном конвейере маркетплейса. Верификация с присвоением грейда показывает запас прочности кода. Грейд C - минимально допустимый. Грейд D или F - высокий риск отказа при считывании.
Стандарт ISO/IEC 15415 определяет систему оценки качества двумерных кодов. Каждый код оценивается по нескольким параметрам, и итоговый грейд - это наихудший из всех показателей.
| Грейд | Числовое значение | Что означает | Пригодность |
|---|---|---|---|
| A | 4.0 | Отличное качество | Идеально, максимальный запас |
| B | 3.0 | Хорошее качество | Рекомендуемый минимум |
| C | 2.0 | Удовлетворительное | Минимально допустимый, нет запаса |
| D | 1.0 | Низкое качество | Высокий риск несчитывания |
| F | 0.0 | Брак | Код непригоден |
Параметры, по которым выставляется грейд:
Не уверены в качестве печати кодов? GetMark поможет настроить процесс
GetMark предлагает полный цикл маркировки под ключ: от заказа кодов до нанесения с контролем качества. Стоимость - от 6 руб. за единицу (от 500 шт.), нанесение и заказ кодов - от 3 руб. за код при объёме свыше 15 000 единиц. Консультации по подбору оборудования - бесплатно при заказе услуг. Подробнее о тарифах.
Рынок предлагает широкий спектр решений. Выбор зависит от скорости линии, объёмов производства и бюджета. Разберём основные категории.
1. Ручные верификаторы
Портативные устройства, которые прикладываются к коду вручную. Оценивают качество по стандарту ISO/IEC 15415 и выдают грейд. Подходят для выборочного контроля, лабораторных проверок, тестирования настроек принтера.
Примеры: Webscan TruCheck, Axicon 15xxx серия, REA VeriCube.
Ценовой диапазон: от 150 000 до 500 000 руб.
Для кого: лаборатории качества, настройка печатного оборудования, входной контроль.
2. Стационарные промышленные сканеры
Устанавливаются на линии и считывают каждый код в потоке. Но - внимание - большинство из них выполняют валидацию, а не верификацию. То есть проверяют «читается/не читается», без оценки грейда. Это базовый уровень контроля.
Примеры: Datalogic Matrix серия, Cognex DataMan 70/150, Zebra FS серия.
Ценовой диапазон: от 30 000 до 200 000 руб.
Для кого: поточный контроль считываемости на линии, отбраковка нечитаемых кодов.
3. Системы машинного зрения с функцией верификации
Промышленные камеры с программным обеспечением, способным оценивать грейд кода в реальном времени на скорости линии. Это высший уровень контроля. Камера не просто читает - она анализирует качество каждого модуля, контраст, геометрию.
Примеры: Cognex DataMan 370/470 с ПО верификации, Keyence SR-2000 серия, Sick Lector серия с модулем верификации, OMRON MicroHAWK.
Ценовой диапазон: от 200 000 до 1 500 000 руб. (включая ПО и интеграцию).
Для кого: крупные производства, фармацевтика, высокоскоростные линии.
4. Комбинированные решения «принтер + камера»
Некоторые производители печатного оборудования встраивают камеру верификации прямо в принтер. Код печатается, тут же проверяется, и в случае брака - автоматически перепечатывается. Это наиболее элегантное решение для минимизации потерь.
Примеры: Videojet с интегрированной системой Laetus, Domino с модулем R-Series, Markem-Imaje с CoLOS верификацией.
Ценовой диапазон: от 500 000 до 3 000 000 руб. за комплексное решение.
| Критерий | Малое производство (до 5 000 ед./день) | Среднее (5 000–50 000 ед./день) | Крупное (50 000+ ед./день) |
|---|---|---|---|
| Тип верификации | Выборочная (ручной верификатор) | 100% валидация + выборочная верификация | 100% верификация на линии |
| Оборудование | Ручной верификатор + 2D-сканер | Стационарный сканер на линии + ручной верификатор | Система машинного зрения с верификацией |
| Бюджет | 150 000–300 000 руб. | 200 000–700 000 руб. | 500 000–3 000 000 руб. |
| Скорость проверки | 1–3 сек./код | до 60 кодов/мин. | до 600+ кодов/мин. |
| Отбраковка | Ручная | Полуавтоматическая | Автоматическая (отвод с линии) |
Верификация ловит проблему. Но лучше - не допускать её. Вот реальные причины снижения грейда, с которыми сталкиваются производства.
| Причина | Как проявляется | Решение |
|---|---|---|
| Износ печатающей головки | Полосы, пропуски точек | Регулярная замена головки по регламенту |
| Некачественная термотрансферная лента (риббон) | Бледная печать, низкий контраст | Использовать ленту, рекомендованную производителем принтера |
| Неподходящий материал этикетки | Растекание чернил, нечёткие границы модулей | Подбор материала под тип печати |
| Слишком маленький размер кода | Низкий грейд даже при хорошем принтере | Увеличить размер до минимум 10×10 мм для стандартного Data Matrix |
| Скорость линии выше возможностей принтера | Смазанные коды, деформация | Синхронизация скорости печати и линии |
| Загрязнение оптики камеры/сканера | Ложные отказы верификации | Регулярная очистка оптики |
| Неправильное освещение зоны считывания | Блики, тени, искажение контраста | Использовать диффузное или структурированное освещение |
GetMark настраивает процессы маркировки на производстве
От подбора принтера и расходных материалов до настройки системы верификации и интеграции с «Честным знаком». Маркировка под ключ для производителей - от 6 руб. за единицу. Настройка процессов под 487-ФЗ. Обучение сотрудников - очно и онлайн. getmark.ru/markirovka/stoimost.
Место установки определяет эффективность всей системы. Неправильная позиция - и верификация превращается в формальность.
Оптимальная позиция - сразу после точки нанесения кода. Расстояние: 10–50 см от принтера в зависимости от скорости линии. Код должен быть уже «закреплён» на поверхности (для термотрансферной печати - остывший, для каплеструйной - высохший).
Дополнительная точка контроля - перед упаковкой в групповую тару. Здесь проверяется, что код не повреждён в процессе перемещения по конвейеру и что он по-прежнему считывается.
Третья точка (для агрегации) - при формировании короба или палеты. Камера считывает код агрегации и проверяет соответствие вложенных единиц.
Ошибка, которую допускают часто: камеру ставят слишком далеко от принтера. В итоге между печатью и проверкой проходит 50–100 единиц. Если принтер дал сбой - все эти единицы уже ушли дальше по линии с бракованными кодами.
Верификация - это только часть процесса. Камера или сканер должны быть связаны с системой управления маркировкой. Что это даёт:
Без интеграции камера работает «в вакууме»: увидела брак, подала сигнал, а дальше - ручное вмешательство оператора. С интеграцией процесс автоматизирован от начала до конца.
Рассмотрим конкретный пример. Производство - 30 000 единиц продукции в день. Без верификации процент брака кодов - около 2–3% (это типичный показатель). Это 600–900 единиц ежедневно.
Стоимость перемаркировки одной единицы: код (0,60 руб.) + этикетка (0,50–2 руб.) + работа оператора (3–5 руб.) = примерно 5–8 руб. за единицу. За день: 3 000–7 200 руб. За месяц: 60 000–150 000 руб.
А ведь это только прямые затраты. Добавьте задержки отгрузок, претензии покупателей, риск штрафов, репутационные потери.
Стоимость стационарного сканера для 100% валидации на линии - от 50 000 руб. Окупаемость - менее одного месяца. Система машинного зрения с верификацией - от 300 000 руб. Окупаемость - 2–4 месяца при данных объёмах.
Верификация должна быть не инициативой отдельного сотрудника, а частью производственного процесса. Рекомендуем закрепить:
Наличие регламента - это не бюрократия. Это страховка от человеческого фактора и аргумент при проверках контролирующих органов.
Нужна помощь с настройкой маркировки на производстве?
GetMark работает с производителями: настройка процессов нанесения и верификации, интеграция с «Честным знаком», подготовка регламентов, обучение персонала. Абонентское сопровождение - от 15 000 руб./мес. с еженедельными проверками. Узнать подробнее.
